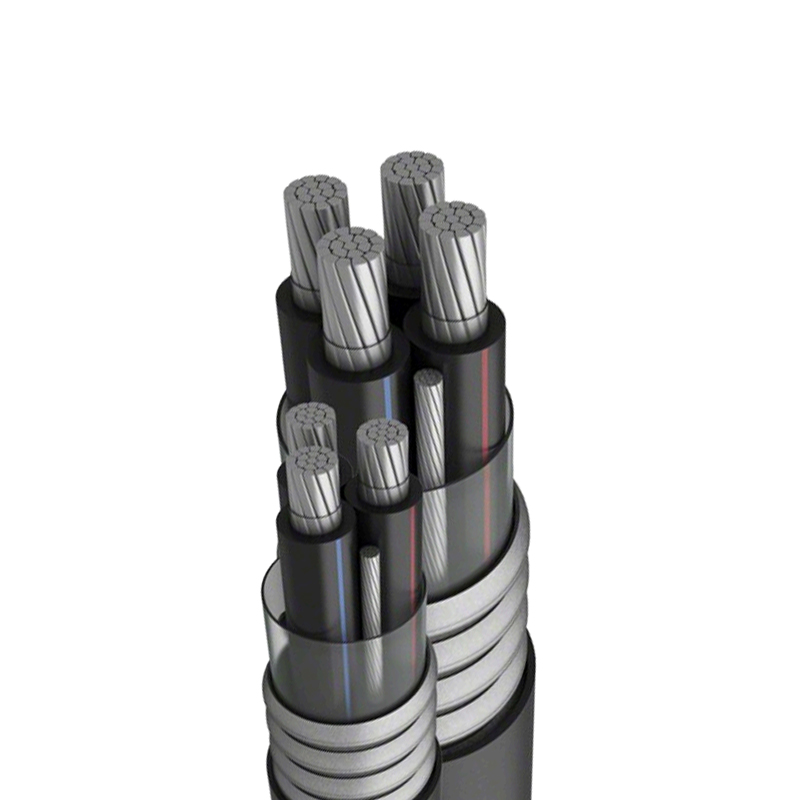

Copper core at aluminum core plastic insulated power cable na may rate na boltahe na 26/35kV at mas mababa

• Mga Pamantayan ng Sanggunian

Ang produkto ay ginawa ayon sa pamantayan ng GB12706-2020 o IEC, BS, DIN at  ICEA kapag hiniling.

• Mga aplikasyon

Ang produkto ay angkop para sa paggamit sa power transmission at distribution lines na may rated power frequency voltage 26/35kv.

• Mga katangian ng pagpapatakbo

-- XLPE  Insulated  Electrical Cable para sa rated power frequency boltahe  Uo/U:3.6/6kV-26/35kV

·   Max. pinahihintulutang tuluy-tuloy na operating temperatura ng konduktor:90°C.

·   Max. Ang temperatura ng short-circuit ng konduktor ay hindi dapat lumampas sa 250°C.

·   Ang temperatura ng kapaligiran sa ilalim ng pag-install ay hindi dapat mas mababa sa O°C.

·   Ang baluktot na radius ng single-core cable ay hindi dapat bababa sa 20 beses ng diameter ng cable.

-- XL.PE Insulated Electrical Cable para sa rate ng power frequency boltahe Uo/U:0.6/kV.

·   Max. pinahihintulutan  tuloy-tuloy na operating temperatura ng conductor:90°C.

·   Max. Ang short-circuit na temperatura ng conductor ay hindi dapat lumampas sa 250℃ (5s  maximum na tagal).

·   Ang temperatura ng kapaligiran sa ilalim ng pag-install ay hindi dapat mas mababa sa O°C.

·   Ang baluktot na radius ng isang cable ay hindi dapat bababa sa 15 beses ng diameter ng cable.

-- XL.PE Insulated Electrical Cable para sa rate ng power frequency boltahe Uo/U:0.6/1kV.

· Max. pinahihintulutan  tuloy  operating temperatura ng conductor:70°C

· Max. Ang short-eircuit na temperatura ng konduktor ay hindi dapat lumampas sa 160°C.

·(5s  maximum na tagal)

· Ang temperatura ng kapaligiran sa ilalim ng pag-install ay hindi dapat mas mababa sa O°C.

· Ang baluktot na radius ng isang cable ay hindi dapat mas mababa sa 15 beses ng diameter ng cable.

• Pagtatalaga ng boltahe

Ang  rated voltage ng  cable  para sa isang partikular na application s hall ay angkop para sa mga operating kondisyon sa system kung saan ginagamit ang cable, at ipinahayag sa anyo ng Uou (tn)kV   Kung saan:

·   Uo-: Ang na-rate na power-frequency  boltahe sa pagitan ng konduktor at screen o metal-   sheath, na kung saan  kable ang idinisenyo;

·   U-:  Ang na-rate na boltahe ng dalas ng kuryente sa pagitan ng mga konduktor,  kung saan idinisenyo ang  cable;

·   Um-: Ang maximum na halaga ng "pinakamataas na boltahe ng system" kung saan maaaring patakbuhin ang kagamitan.

Ang mga halaga ng Uo ng mga cable para sa three-phase system ay inirerekomenda bilang mga sumusunod:

Ang unang uri ay ginagamit para sa single-phase grounding fault time na hindi hihigit sa 1 min sa isang pagkakataon, at maaari rin itong gamitin para sa mga system na may maximum na oras na hindi hihigit sa 8h at isang pinagsama-samang taunang kabuuang hindi hihigit sa 12h. Ang pangalawang uri ay ginagamit sa system na may mas mahabang oras ng pagkasira ng saligan at ang mga pagkakataong may mas mataas na      mga kinakailangan para sa pagganap ng pagkakabukod ng cable.
